13 طرح ریل درب اتوماتیک شیشه ای کشویی دقیق
سطح صاف ریل و مهار درست هنگر باعث می شوند حرکت لنگه های شیشه ای نرم تر انجام شود و فشار روزانه روی ریل درب اتوماتیک شیشه ای کشویی بهتر کنترول گردد. این قطعه مسیر اصلی حرکت را مشخص می کند و اگر از نظر جنس, تراز, محل نصب و هماهنگی با اپراتور درست انتخاب نشود, درب به مرور با لرزش, صدای اضافه یا بسته نشدن کامل روبه رو می شود. در این مقاله 13 طرح را با نگاه فنی و توضیحی بررسی می کنیم تا تفاوت مدل ها, کاربرد, جنس, جزئیات نصب و مسیر سفارش حرفه ای روشن تر شود و برای هماهنگی دقیق تر می توانید شرایط پروژه را با حفاظ چی مطرح کنید.
| جزء فنی در مسیر ریل | اثر اجرایی در حرکت شیشه |
|---|---|
| پروفیل ریل مقاوم | پروفیل باکیفیت وزن لنگه ها را بهتر تحمل می کند و از خمیدگی, لرزش یا تغییر مسیر حرکت در استفاده روزانه جلوگیری می سازد. |
| تراز دقیق نصب | تراز صحیح باعث می شود هنگرها بدون فشار اضافه حرکت کنند و اپراتور برای باز و بسته شدن نیروی غیرضروری مصرف نکند. |
| هنگر هماهنگ با ریل | هنگر مناسب وزن شیشه را روی مسیر حرکت پخش می کند و احتمال گیرکردن, صدای اضافه یا افتادگی لنگه ها را کاهش می دهد. |
| سطح داخلی صیقلی | سطح داخلی صاف حرکت چرخ ها را روان تر می کند و در استفاده مداوم از سایش زودرس قطعات حرکتی جلوگیری می نماید. |
| کاور محافظ ریل | کاور مناسب از ورود گردوغبار به مسیر حرکت می کاهد و ظاهر بالای ورودی را منظم, تمیز و هماهنگ با اپراتور نشان می دهد. |
| اتصال به بدنه ورودی | اتصال محکم ریل به سازه بالایی باعث می شود وزن لنگه ها پایدار بماند و در زمان حرکت فشار نقطه ای ایجاد نشود. |
| دسترسی سرویس دوره ای | طراحی قابل سرویس کمک می کند تنظیم هنگر, تمیزکاری مسیر و کنترل قطعات حرکتی با کمترین اختلال انجام شود. |
اطلاعات تماس
ساختار فنی ریل درب اتوماتیک شیشه ای کشویی

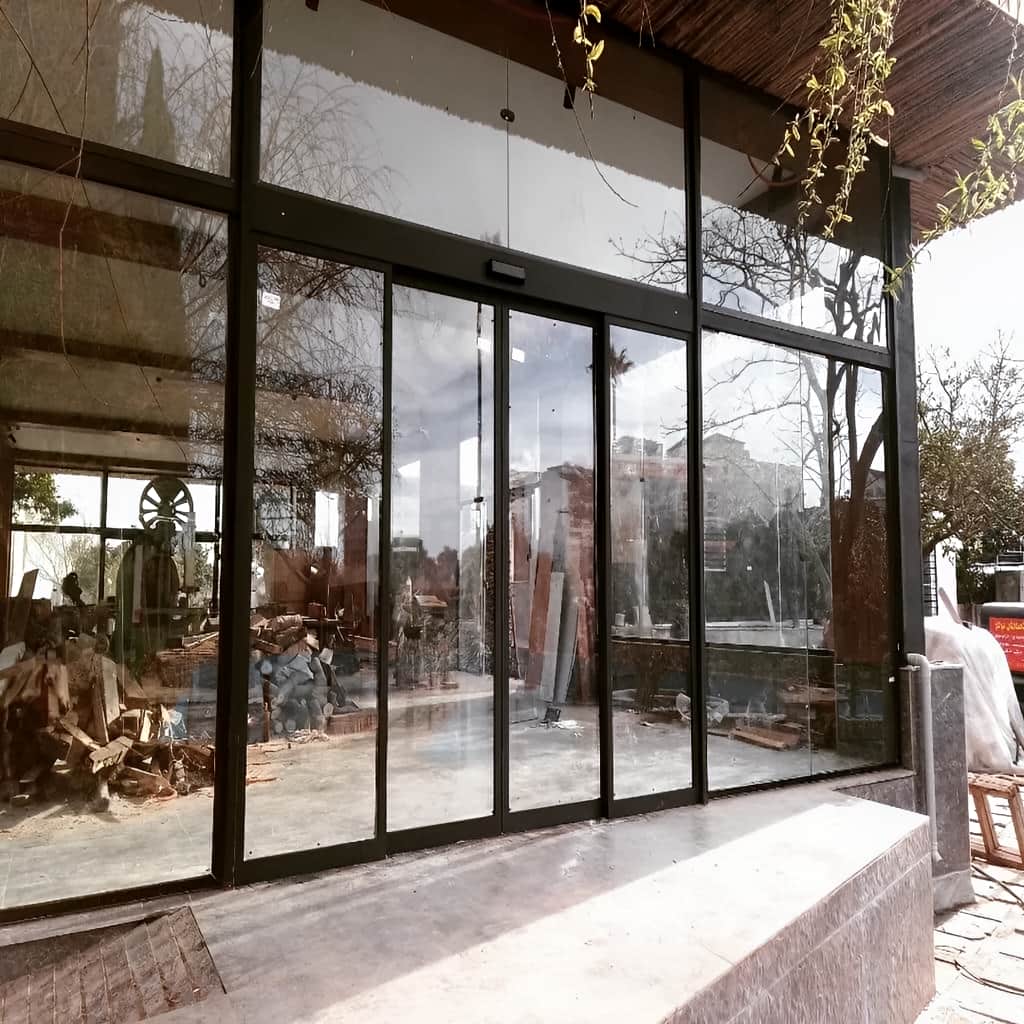

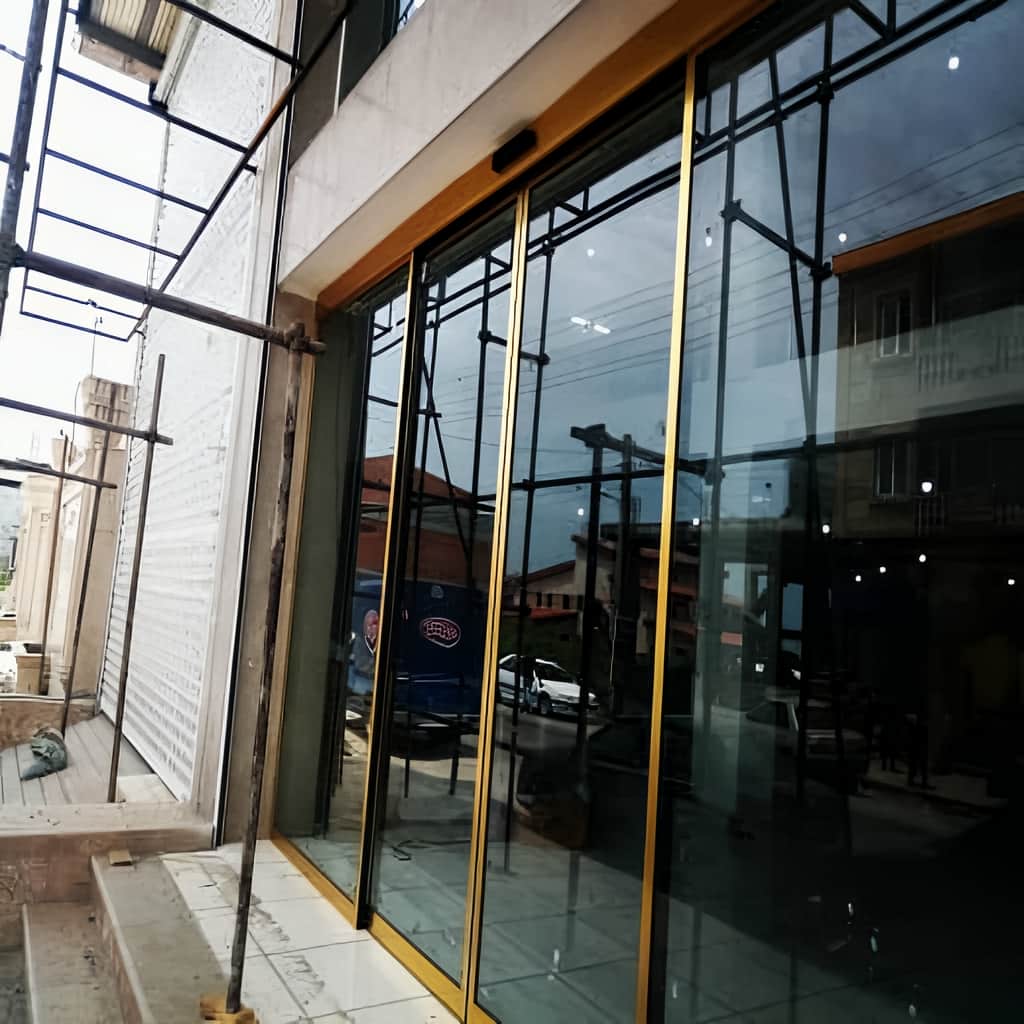

ریل درب اتوماتیک شیشه ای کشویی یکی از قطعات اصلی سیستم است که مسیر حرکت لنگه ها را تعیین می کند و روی عملکرد اپراتور, هنگر, تسمه و شیشه اثر مستقیم دارد. این ریل باید از نظر جنس, ضخامت, فرم داخلی, تراز نصب و تحمل وزن با نوع درب هماهنگ باشد. در مدل های تک لنگه, فشار حرکت روی یک سمت بیشتر متمرکز می شود و ریل باید بتواند مسیر را بدون انحراف نگه دارد. در مدل های دو لنگه, هماهنگی دو مسیر حرکت اهمیت بیشتری دارد, چون کوچک ترین خطا در یک سمت می تواند باعث ناهماهنگی بسته شدن شود. طرح های ریل مخفی برای فضاهایی مناسب هستند که ظاهر مینیمال اهمیت دارد, اما باید دسترسی سرویس در آن ها از قبل بررسی شود. طرح های ریل کاوردار در محیط های پرتردد دوام ظاهری و محافظت بهتری ایجاد می کنند. معیار انتخاب صحیح این است که وزن شیشه, عرض دهانه, شدت تردد, نوع اپراتور, مدل هنگر و شرایط نگهداری همزمان بررسی شوند. اگر ریل فقط بر اساس ظاهر یا ابعاد کلی انتخاب شود, احتمال لرزش و استهلاک زودهنگام بیشتر می شود.
کیفیت پروفیل, سطح حرکت و مهار هنگر در دوام ریل

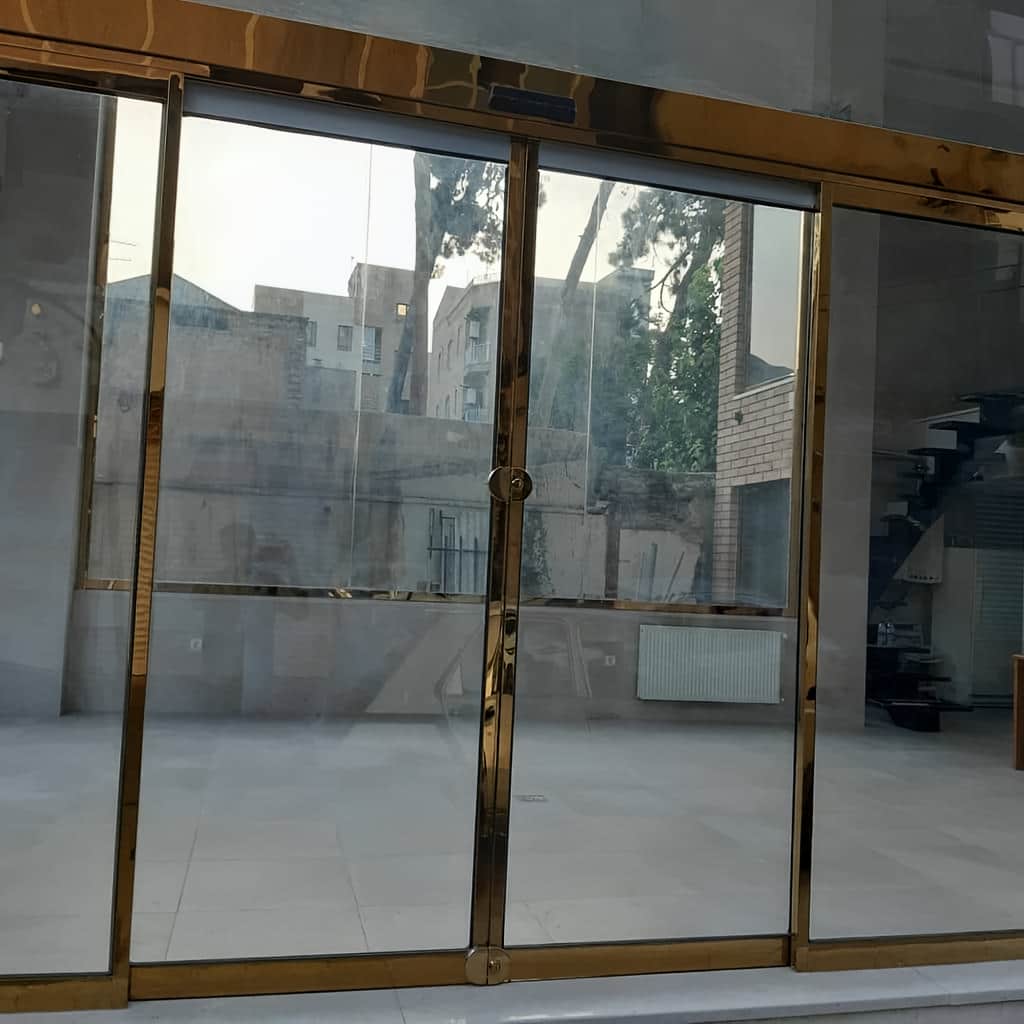

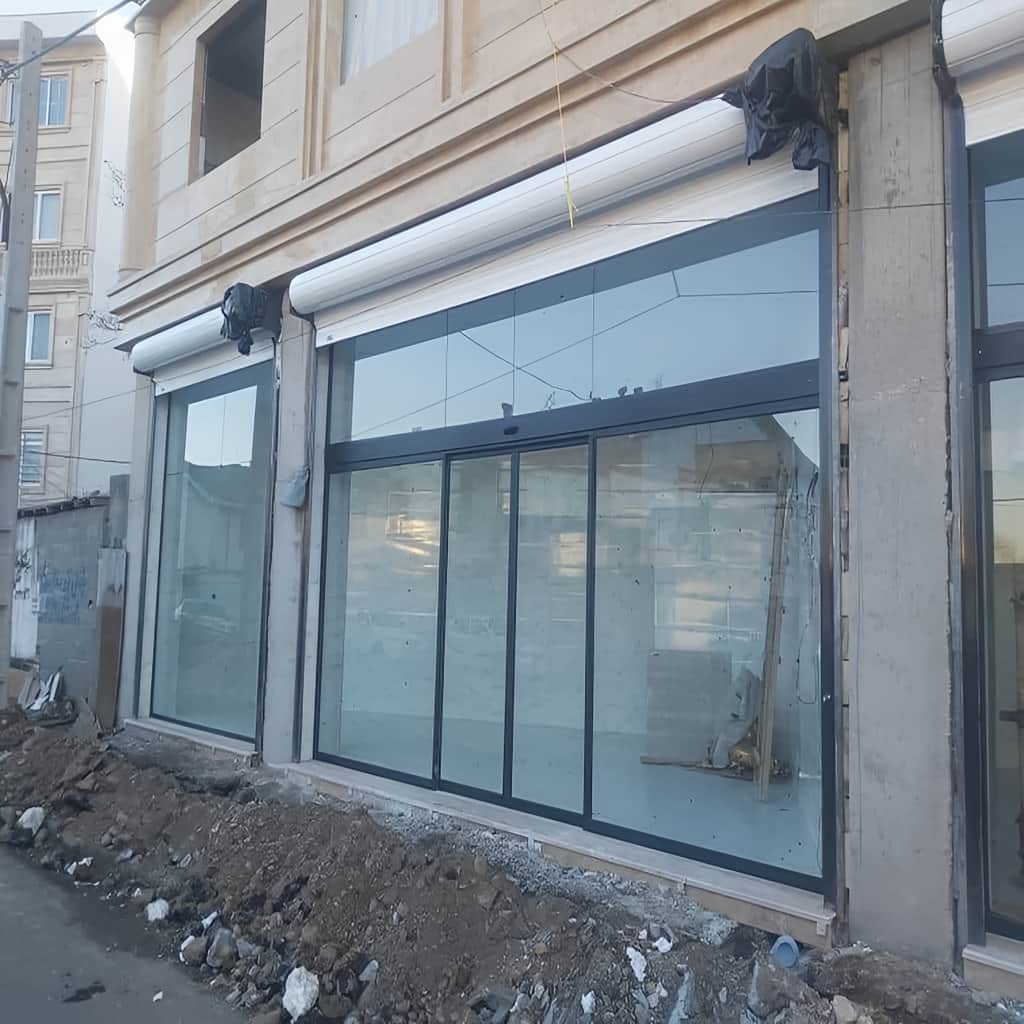

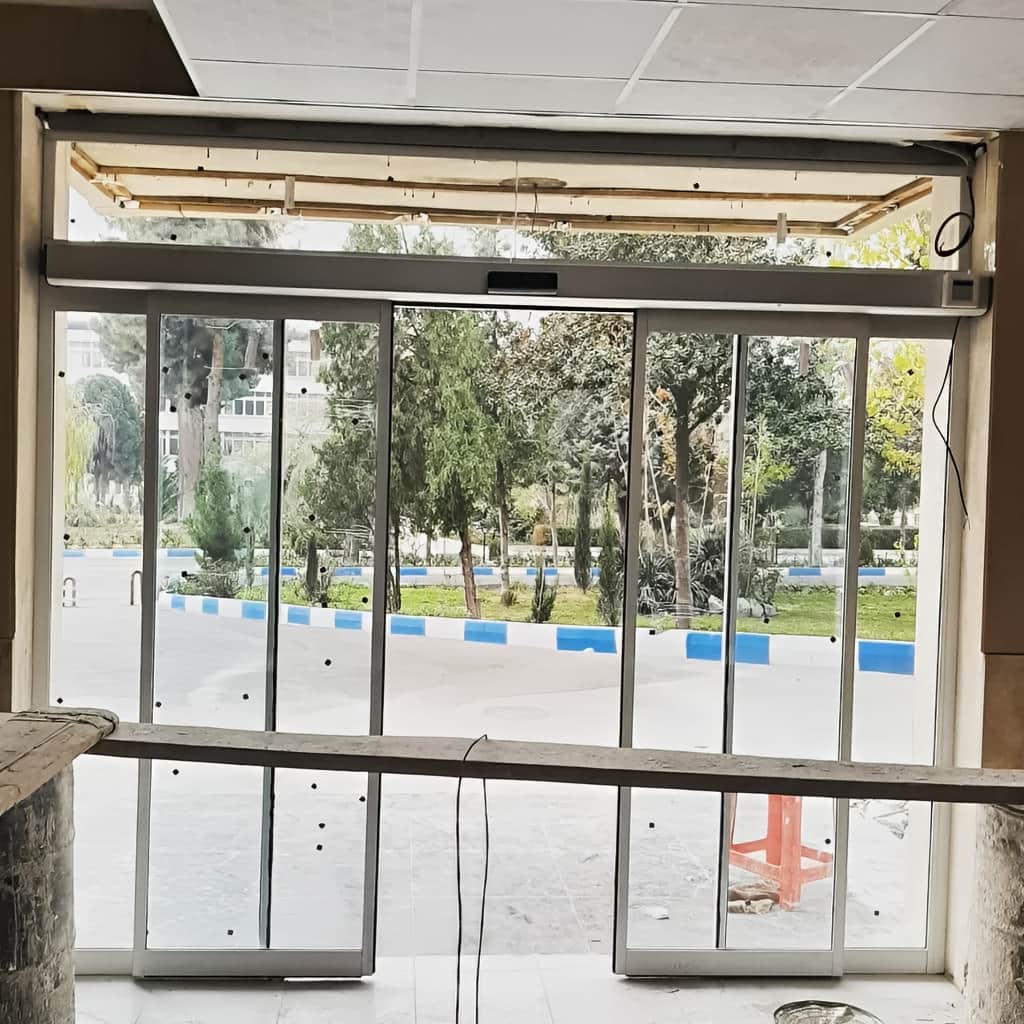

کیفیت ریل از جنس پروفیل, دقت ساخت مسیر داخلی, استحکام اتصال و هماهنگی آن با هنگر مشخص می شود. پروفیل ریل باید توان تحمل وزن لنگه های شیشه ای را داشته باشد و هنگام حرکت مداوم, تغییر شکل یا تاب برداشتگی ایجاد نکند. سطح داخلی ریل باید صاف و یکنواخت باشد تا چرخ های هنگر با کمترین اصطکاک حرکت کنند. اگر مسیر داخلی زبر, کج یا ناهماهنگ باشد, حرکت درب ابتدا با صدای کم شروع می شود اما پس از مدتی لرزش, صدای اضافه و فشار روی اپراتور دیده می شود. مهار هنگر نیز باید با فرم ریل هماهنگ باشد؛ چون هنگر وظیفه دارد وزن شیشه را در مسیر درست نگه دارد و از افتادگی یا حرکت نامنظم جلوگیری کند. در اجرای حرفه ای, محل اتصال ریل به سازه بالایی, تراز طولی, فاصله کاور و امکان دسترسی به قطعات حرکتی بررسی می شود. نصب اصولی شامل کنترل تراز, تست حرکت, بررسی صدای مسیر, تنظیم هنگر و اطمینان از بسته شدن کامل لنگه هاست.
کاربرد طرح های ریل کشویی در ورودی های مختلف

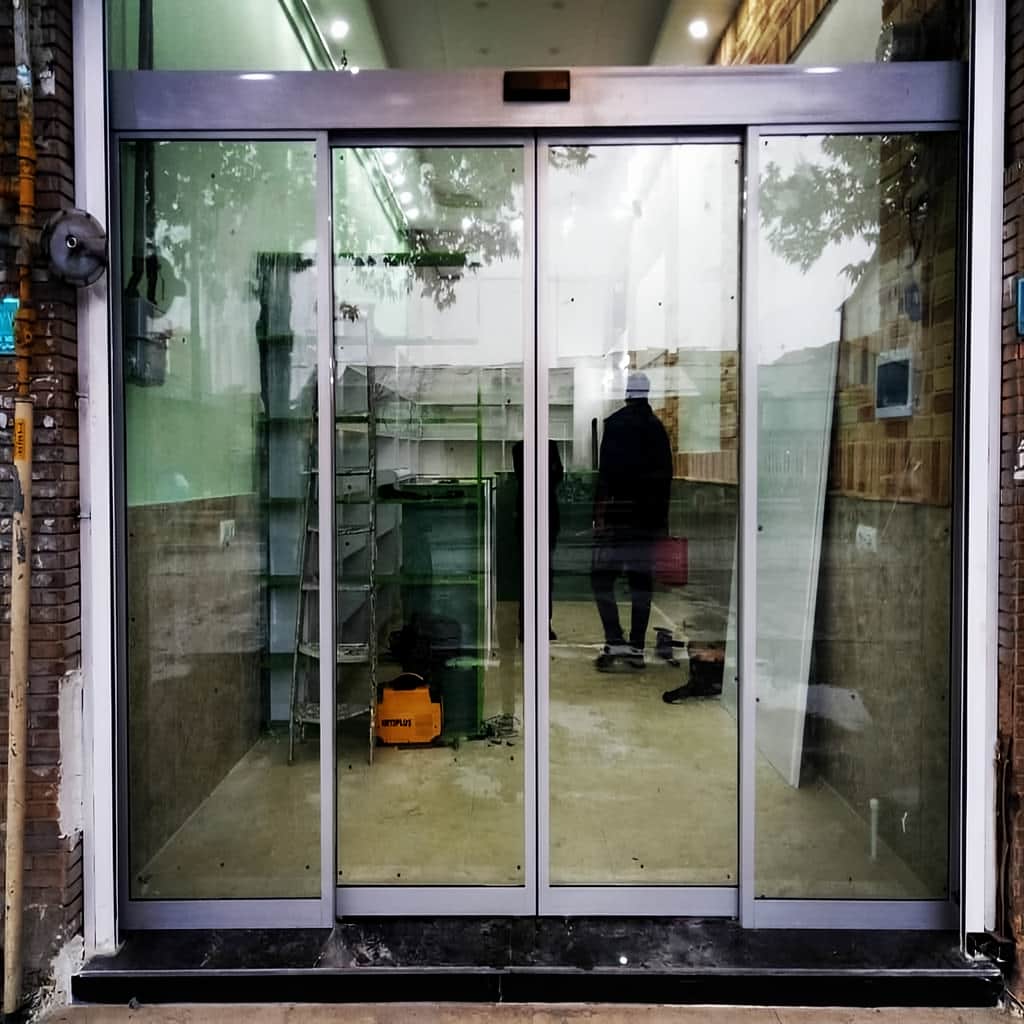

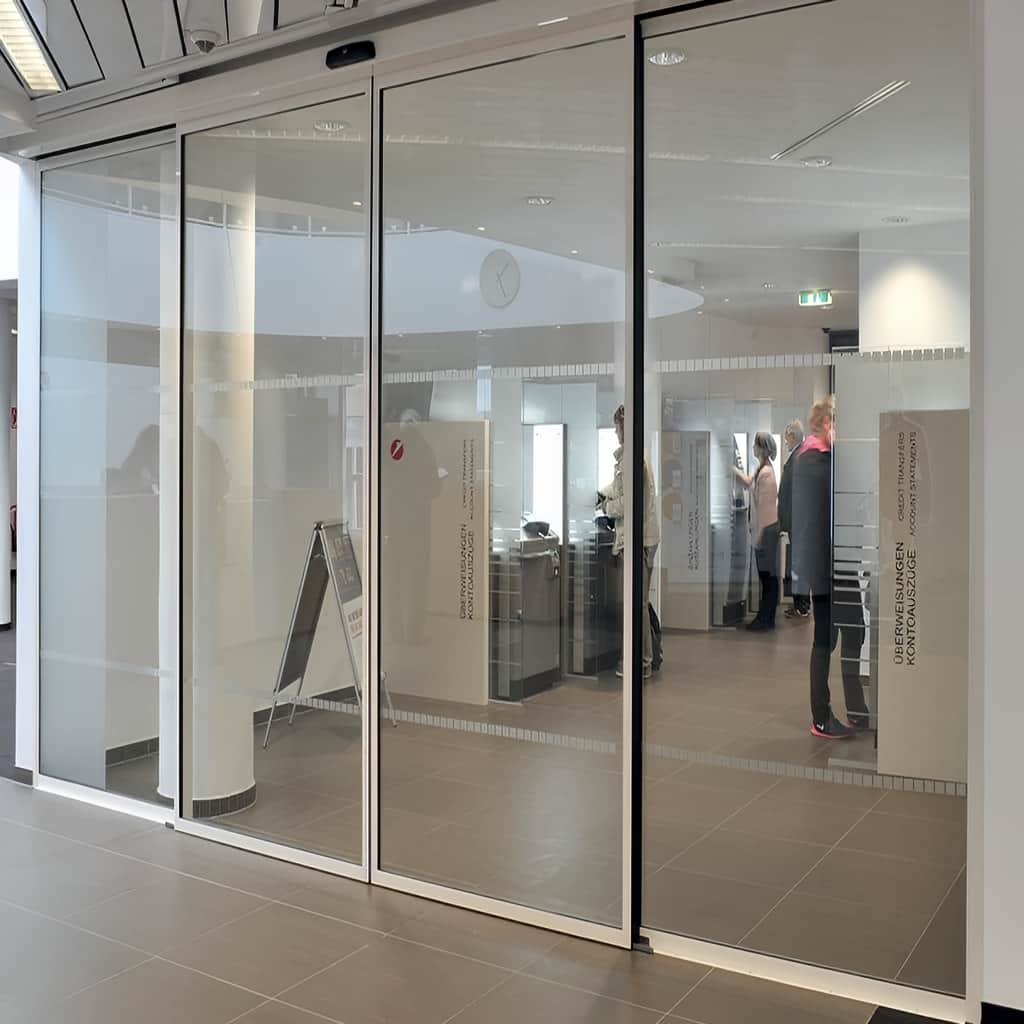

طرح های مختلف ریل درب اتوماتیک شیشه ای کشویی برای فروشگاه, لابی, دفتر اداری, کلینیک, مرکز خدماتی و ورودی های پرتردد کاربرد دارند. در ورودی هایی که ظاهر شفاف و ساده اهمیت دارد, ریل مخفی یا کاور باریک می تواند نمای تمیزتری ایجاد کند. در فضاهایی با رفت وآمد زیاد, ریل مقاوم تر و هنگر قوی تر انتخاب منطقی تری است, چون فشار روزانه روی مسیر حرکت بیشتر خواهد بود. اگر درب دو لنگه باشد, ریل باید حرکت دو پنل را کاملاً هم زمان و بدون انحراف پشتیبانی کند. اگر دهانه محدود باشد, طرح هایی که با مدل تلسکوپی هماهنگ هستند می توانند بازشوی مفیدتری ایجاد کنند. رنگ کاور و فرم ظاهری ریل نیز باید با اپراتور, فریم شیشه و نمای ورودی هماهنگ باشد. تفاوت طرح ها معمولاً در ضخامت پروفیل, شکل مسیر داخلی, نوع کاور, سطح دسترسی سرویس, تحمل وزن و هماهنگی با مدل های مختلف اپراتور دیده می شود. انتخاب درست باعث می شود ظاهر ورودی منظم بماند و عملکرد حرکتی سیستم قابل اعتمادتر شود.
سفارش و اجرای اصولی ریل درب اتوماتیک شیشه ای کشویی
سفارش حرفه ای ریل با بررسی دهانه و نوع حرکت شروع می شود. ابتدا باید عرض ورودی, وزن شیشه, تعداد لنگه ها, نوع اپراتور, مدل هنگر, محل نصب کاور, ارتفاع سازه بالایی و میزان تردد مشخص شود. سپس بر اساس این اطلاعات, طرح ریل استاندارد, ریل تقویت شده, ریل کاوردار, ریل مناسب مدل دو لنگه یا ریل هماهنگ با درب تلسکوپی انتخاب می شود. در اجرای ریل درب اتوماتیک شیشه ای کشویی, تراز نصب اهمیت زیادی دارد؛ زیرا کوچک ترین انحراف در مسیر می تواند فشار را به هنگر و موتور منتقل کند. اتصال ریل باید به بخش محکم سازه انجام شود و پس از نصب, حرکت شیشه در چند مرحله تست گردد. اگر سفارش بدون برداشت فنی انجام شود, احتمال صدای اضافه, حرکت نامنظم یا دوباره کاری بیشتر خواهد شد. اجرای دقیق شامل مهار ریل, کنترل گونیا, تنظیم هنگر, بررسی کاور, تست حرکت و آموزش نگهداری اولیه است. نتیجه درست, دربی روان, کم صدا و پایدار است که سرویس آن نیز ساده تر انجام می شود.
نکات کلیدی ریل درب اتوماتیک شیشه ای کشویی
- ریل با وزن شیشه و تعداد لنگه ها هماهنگ انتخاب شود.
- تراز نصب در تمام طول مسیر حرکت کنترل گردد.
- هنگر با فرم داخلی ریل و ظرفیت اپراتور سازگار باشد.
- کاور ریل هم ظاهر مناسب و هم دسترسی سرویس داشته باشد.
- مسیر داخلی ریل قبل از تحویل از نظر صدا و لرزش تست شود.
- اتصال ریل به سازه بالایی کاملاً محکم اجرا شود.
- تمیزکاری و سرویس دوره ای مسیر حرکت فراموش نشود.
برای سفارش دقیق باید عرض دهانه, وزن شیشه, تعداد لنگه ها, نوع اپراتور, مدل هنگر, محل نصب, نوع کاور و میزان تردد روزانه مشخص شود.
قیمت به مشخصات فنی, متریال, طول ریل, نوع پروفیل, مدل کاور, هنگر, شرایط نصب و هماهنگی با اپراتور وابسته است و برای استعلام قیمت روز باید جزئیات پروژه دقیتری بررسی شود.
